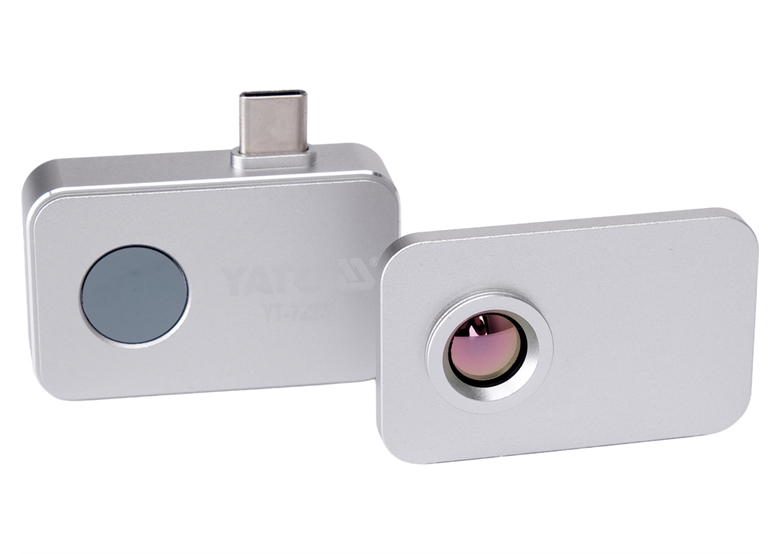

Caméra thermique Yato YT-72931

La caméra thermique USB-C Yato YT-72931 de 256 × 192 pixels avec objectif macro transforme un appareil Android compatible en outil de diagnostic compact

Thermographie mobile avec fréquence de 25 Hz

La Yato YT-72931 se connecte directement au port USB-C d’un smartphone ou d’une tablette Android compatible. Son microbolomètre VOx offre une résolution native de 256 × 192 pixels. Le mode Super Resolution produit une image d’une résolution effective de 512 × 384 pixels.

La fréquence de rafraîchissement pouvant atteindre 25 Hz permet de suivre fluidement les variations de température. La caméra convient notamment au contrôle des installations électriques, à la recherche de ponts thermiques, à l’inspection des systèmes CVC ainsi qu’au diagnostic des véhicules et des circuits électroniques.

Mesure et enregistrement des résultats

La plage de mesure de –15 à 550°C permet de contrôler les surfaces froides comme de localiser les composants en surchauffe. L’application propose des mesures ponctuelles, le long d’une ligne ou dans une zone sélectionnée. L’émissivité peut être réglée de 0,01 à 1,00 en fonction de la surface examinée.

L’application Yato Thermal affiche l’image thermique en temps réel, propose dix palettes de couleurs et enregistre des photos au format JPG ainsi que des vidéos MP4. Elle est exclusivement destinée au système Android. Le smartphone ou la tablette doit prendre en charge les connexions USB-C et USB-OTG.

Objectif macro pour les composants électroniques

L’objectif macro amovible permet d’examiner les différences de température sur de petits composants, des microprocesseurs et des cartes électroniques. Une fois l’objectif retiré, la caméra peut réaliser des mesures standard à une distance comprise entre 0,25 et 5 m.

Caractéristiques particulières

• Capteur de 256 × 192 pixels – restitue précisément les différences de température pendant les inspections
• Mode Super Resolution – génère une image d’une résolution effective de 512 × 384 pixels
• Rafraîchissement jusqu’à 25 Hz – permet de suivre fluidement les variations thermiques
• Plage de –15 à 550°C – couvre de nombreuses opérations de contrôle et de diagnostic
• Objectif macro amovible – facilite l’examen des petits composants électroniques
• Trois modes de mesure – analysent un point, une ligne ou une zone sélectionnée
• Émissivité réglable – adapte la mesure au type de surface contrôlé
• Dix palettes de couleurs – facilitent la distinction des différentes zones thermiques
• Enregistrement photo et vidéo – documente les inspections aux formats JPG et MP4
• Alimentation par le smartphone – évite l’utilisation d’une batterie séparée
• Format compact – facilite le rangement dans un sac d’intervention

Informations techniques complémentaires

Caractéristiques techniques de la YT-72931 :

• Système d’exploitation pris en charge : Android
• Connexion : USB-C
• Fonction requise sur l’appareil mobile : USB-OTG
• Tension d’entrée : 5 V CC
• Puissance absorbée : 0,35 W maximum
• Type de capteur : Microbolomètre VOx
• Résolution du capteur : 256 × 192 pixels
• Résolution effective en mode Super Resolution : 512 × 384 pixels
• Taille des pixels : 12 µm
• Sensibilité thermique NETD : 50 mK maximum à 25°C
• Plage spectrale : 8–14 µm
• Distance focale : 3,2 mm
• Mise au point : Fixe
• Champ de vision : 56° × 42°
• IFOV : 3,75 mrad
• Fréquence de rafraîchissement : Jusqu’à 25 Hz
• Plage de mesure de la température : –15 à 550°C
• Précision de –15 à –10°C : ±3°C
• Précision de –10 à 550°C : ±2°C ou ±2%
• Distance de mesure : 0,25–5 m
• Modes de mesure : Point, ligne et zone
• Plage de réglage de l’émissivité : 0,01–1,00
• Nombre de palettes de couleurs : 10
• Format des photos : JPG
• Format des vidéos : MP4
• Langues de l’application : Polonais, anglais, ukrainien et russe
• Température de fonctionnement : –10 à 75°C
• Température de stockage : –45 à 85°C
• Humidité relative admissible : 10–85%
• Dimensions : 45 × 36,7 × 15,4 mm
• Poids : 29 g

Équipement standard

Sont inclus dans l’ensemble :

• Objectif macro amovible
• Mode d’emploi
