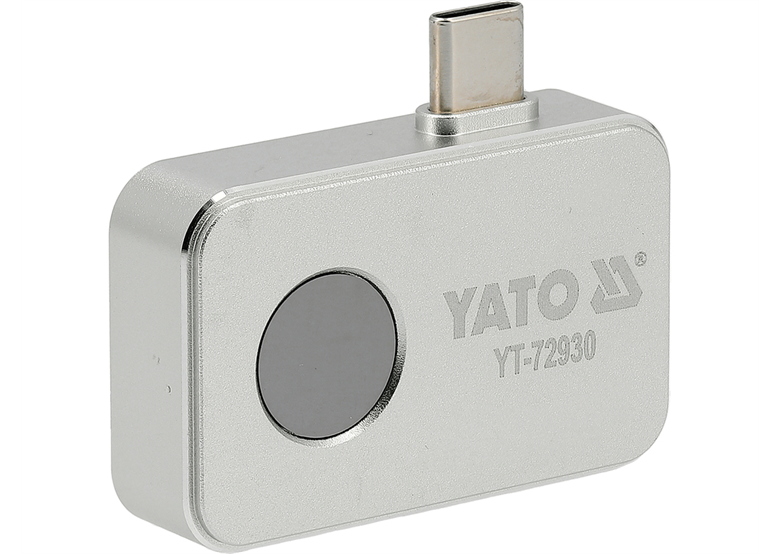

Caméra thermique Yato YT-72930

La caméra thermique USB-C Yato YT-72930 de 256 × 192 pixels permet de diagnostiquer des installations et des équipements avec un appareil Android

Image thermique sur l’écran du smartphone

La Yato YT-72930 se connecte directement au port USB-C d’un smartphone ou d’une tablette compatible. Son microbolomètre VOx offre une résolution native de 256 × 192 pixels. Le mode Super Resolution produit une résolution effective de 512 × 384 pixels.

La fréquence de rafraîchissement pouvant atteindre 25 Hz permet de suivre fluidement les variations de température. La caméra convient au contrôle des installations électriques, à la recherche de ponts thermiques, à l’inspection des systèmes CVC ainsi qu’à la localisation de composants en surchauffe dans les véhicules et équipements.

Mesure et documentation depuis l’application

La plage de mesure de –15 à 550°C est divisée en deux intervalles : de –15 à 150°C et de 150 à 550°C. L’application permet de mesurer un point, une ligne ou une zone sélectionnée. L’émissivité est réglable de 0,01 à 1,00.

L’application Yato Thermal affiche l’image en temps réel, propose dix palettes de couleurs et enregistre des photos JPG ainsi que des vidéos MP4. La caméra est alimentée par l’appareil mobile et ne nécessite donc aucune batterie séparée.

Le modèle est destiné aux appareils Android. Le smartphone ou la tablette doit disposer d’un port USB-C et prendre en charge la fonction USB-OTG.

Caractéristiques particulières

• Capteur de 256 × 192 pixels – restitue précisément les différences de température
• Mode Super Resolution – produit une résolution effective de 512 × 384 pixels
• Rafraîchissement jusqu’à 25 Hz – permet une visualisation thermique fluide
• Plage de –15 à 550°C – couvre de nombreuses opérations d’inspection
• Trois modes de mesure – analysent un point, une ligne ou une zone sélectionnée
• Émissivité réglable – adapte la mesure au type de surface examiné
• Dix palettes de couleurs – facilitent la distinction des différentes zones thermiques
• Enregistrement JPG et MP4 – permet de documenter les contrôles
• Alimentation par USB-C – évite l’utilisation d’une batterie séparée
• Poids de 18 g – limite la charge exercée sur le connecteur de l’appareil mobile
• Dimensions compactes – facilitent le transport dans un équipement d’intervention

Informations techniques complémentaires

Caractéristiques techniques de la YT-72930 :

• Système d’exploitation pris en charge : Android
• Connexion : USB-C
• Fonction requise sur l’appareil mobile : USB-OTG
• Tension d’entrée : 5 V CC
• Puissance absorbée : 0,35 W maximum
• Type de capteur : Microbolomètre VOx
• Résolution du capteur : 256 × 192 pixels
• Résolution effective en mode Super Resolution : 512 × 384 pixels
• Taille des pixels : 12 µm
• Sensibilité thermique NETD : 50 mK maximum à 25°C
• Plage spectrale : 8–14 µm
• Distance focale : 3,2 mm
• Mise au point : Fixe
• Champ de vision : 56° × 42°
• IFOV : 3,75 mrad
• Fréquence de rafraîchissement : Jusqu’à 25 Hz
• Plage de mesure de la température : –15 à 550°C
• Précision de –15 à –10°C : ±3°C
• Précision de –10 à 550°C : ±2°C ou ±2%
• Distance de mesure : 0,25–5 m
• Modes de mesure : Point, ligne et zone
• Plage de réglage de l’émissivité : 0,01–1,00
• Nombre de palettes de couleurs : 10
• Format des photos : JPG
• Format des vidéos : MP4
• Langues de l’application : Polonais, anglais, ukrainien et russe
• Température de fonctionnement : –10 à 75°C
• Température de stockage : –45 à 85°C
• Humidité relative admissible : 10–85%, sans condensation
• Dimensions : 45 × 36,7 × 11,5 mm
• Poids : 18 g

Équipement standard

Sont inclus dans l’ensemble :

• Mode d’emploi
• Version livrée sans objectif macro
